Модул за автоматичен контрол на отклонението Rof Bias Point Controller на литиево-ниобатен MZ модулатор
Функция
Предлагат се множество режими на работа с отклонение (Quad+↔Четириъгълник, Мин.↔Макс)
Серийна комуникация, програмирана автоматична фина настройка и заключване на точките на отклонение
Вътрешните компонентни прожектори поддържат различни дължини на вълните
Модулен пакет, адаптерно захранване
Приложение
Оптична комуникация
Микровълнов фотон
Приложение на импулсна светлина
Производителност

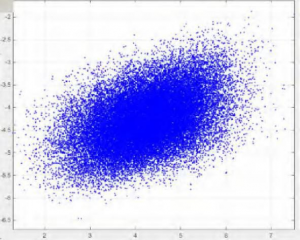

Фигура 1. Съзвездие (без контролер)
Фигура 2. QPSK съзвездие (с контролер)

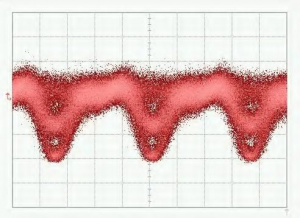

Фигура 3. QPSK-Eye модел
Фигура 5. 16-QAM констелационен модел

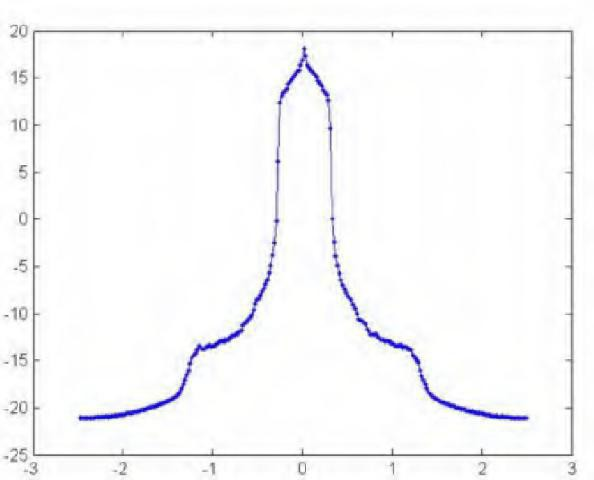

Фигура 4. QPSK спектър
Фигура 6. 16-QAM спектър
Спецификации
| Aаргумент | Мин. | Типично | Макс | Единица |
| Оптичен параметър | ||||
| Входна оптична мощност 1* | 0 | 13 | dBm | |
| Работна дължина на вълната 2* | 780 | 1650 г. | nm | |
| Интерфейс с оптични влакна | ФК/АПК | |||
| Електрически параметър | ||||
| Напрежение на отклонение | -10 | 10 | V | |
| Коефициент на екстинкция на превключвателя 3* | 20 | 25 | 50 | dB |
| Регион с заключен режим | Положителен или отрицателен | |||
| Режим на заключване | Четири+ (Четири-) илиМин.(Макс) | |||
| Дълбочина на модулация (QUAD) | 1 | 2 | % | |
| Дълбочина на модулация (Null) | 0.1 | % | ||
| Пилотна честота (QUAD) | 1K | Hz | ||
| Пилотна честота (NULL) | 2K | Hz | ||
| Конвенционален параметър | ||||
| Размери (дължина× ширина× дебелина) | 120×70×34 мм | |||
| Работна температура | 0 - 70℃ | |||
Забележка:
1* се отнася до диапазона на входната мощност към модула, когато изходната мощност на модулатора е максимална. За управление на ниска точка на модулатора с висок коефициент на екстинкция, входната мощност трябва да се увеличи съответно; При специални изисквания за входна мощност можете да регулирате вътрешния разклонител и индикаторите за усилване на детектора, моля, консултирайте се с отдела за продажби, когато правите поръчки.
2* При поръчка, моля, посочете работната дължина на вълната, която трябва да бъде оптимизирана според работната дължина на вълната.
3* коефициентът на затихване при превключване също зависи от нивото на коефициента на затихване при превключване на самия модулатор.

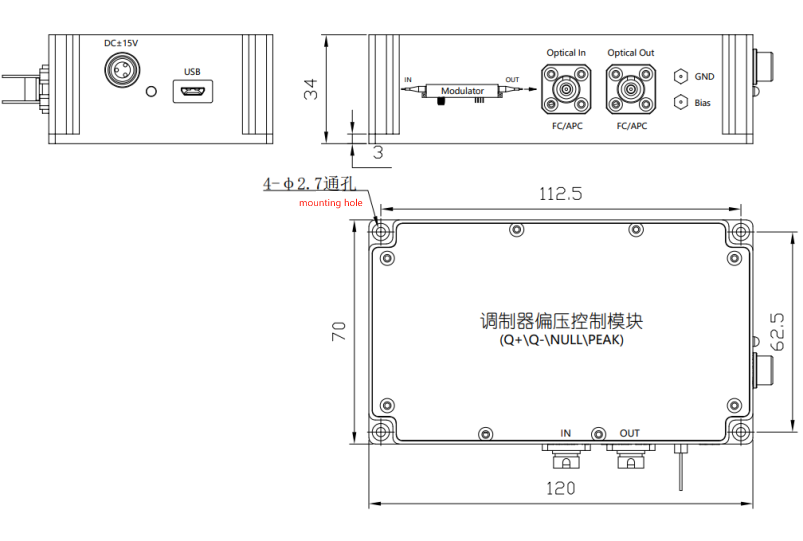

Размер на чертежа (мм)
Информация за поръчка
*Ако имате специални изисквания, моля, свържете се с нашия търговски екип
| РОФ | Азбука | Тип модулатор | XX | XX | XX |
| Модул за автоматично управление на точката на отклонение | MZ---M-Змодулатор | Работна дължина на вълната: 15---1550nm 13---1310nm 10---1064nm 08---850nm 07---780nm | Вид влакно: S-- Едномодово оптично влакно P - влакно, поддържащо поляризацията | Интерфейс с оптични влакна: FA—ФК/АПК FP---FC/UPC |
Потребителски интерфейс
| Група | Операция | Обяснение |
| Нулиране | Поставете джъмпера и го издърпайте след 1 секунда | Рестартирайте контролера |
| Мощност | Източник на захранване за контролер на отклонението | V- свързва отрицателния електрод на захранването |
| V+ свързва положителния електрод на захранването | ||
| Средният порт се свързва със заземяващия електрод | ||
| Полярен1 | PLRI: Поставете или издърпайте джъмпера | без джъмпер: Нулев режим; с джъмпер: Пиков режим |
| PLRQ: Поставете или издърпайте джъмпера | без джъмпер: Нулев режим; с джъмпер: Пиков режим | |
| PLRP: Поставете или издърпайте джъмпера | без джъмпер: режим Q+; с джъмпер: режим Q- | |
| Светодиод | Постоянно включен | Работа в стабилни условия |
| Включване-изключване или изключване-включване на всеки 0,2 секунди | Обработка на данни и търсене на контролна точка | |
| Включване-изключване или изключване-включване на всеки 1 секунда | Входната оптична мощност е твърде слаба | |
| Включване-изключване или изключване-включване на всеки 3 секунди | Входната оптична мощност е твърде силна | |
| ПД2 | Свържете се с фотодиода | PD портът свързва катода на фотодиода |
| GND портът свързва анода на фотодиода | ||
| Напрежения на отклонение | In, Ip: Напрежение на отклонение за I-рамо | Ip: Положителна страна; In: Отрицателна страна или земя |
| Qn, Qp: Напрежение на отклонение за Q рамо | Qp: Положителна страна; Qn: Отрицателна страна или земя | |
| Pn, Pp: Напрежение на отклонение за P рамо | Pp: Положителна страна; Pn: Отрицателна страна или земя | |
| UART | Управлявайте контролера чрез UART | 3.3: Референтно напрежение 3.3V |
| GND: Земя | ||
| RX: Приемане на контролер | ||
| TX: Предаване на контролера |
1. Полярността зависи от системния RF сигнал. Когато в системата няма RF сигнал, полярността трябва да е положителна. Когато RF сигналът има амплитуда по-голяма от определено ниво, полярността ще се промени от положителна на отрицателна. В този момент нулевата точка и пиковата точка ще се сменят. Q+ точката и Q- точката също ще се сменят. Превключвателят на полярността позволява на потребителя да променя полярността.
директно, без да се променят работните точки.
2Трябва да се избира само един вариант между използване на контролен фотодиод и използване на модулаторен фотодиод. Препоръчително е използването на контролен фотодиод за лабораторни експерименти по две причини. Първо, контролният фотодиод има гарантирани качества. Второ, по-лесно е да се регулира интензитетът на входната светлина. Ако използвате вътрешен фотодиод на модулатора, моля, уверете се, че изходният ток на фотодиода е строго пропорционален на входната мощност.
