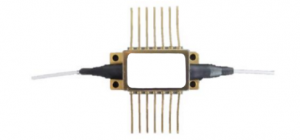

Rof Butterfly SOA оптичен усилвател пеперуда полупроводник Оптичен усилвател

Кратко описание:

Оптичният усилвател на полупроводника ROF-SOA (SOA) се използва главно за оптично усилване на дължината на вълната 1550 nm, като се използва запечатана технология за опаковане на неорганични пеперуди, целия процес на вътрешен автономен контрол, с висока печалба, ниска консумация на енергия, ниска, свързана с поляризацията загуба, висока изчезване съотношение и други характеристики, наблюдение на температурата на поддържане и термоелектрическо управление на TEC, за да се гарантира стабилността на цялата температура.

Изпратете имейл до нас Изтегляне

Детайл на продукта

Rofea optoelectronics предлагат оптични и фотонични електрооптични модулатори продукти

Етикети на продукта

Функция

Висока печалба
Ниска консумация на енергия
Ниска загуба, зависима от поляризация
Високо съотношение на изчезване
Поддържа мониторинг на температурата и термоелектрическо управление на TEC

ROF електрооптични усилватели SOA пеперуда полупроводник Оптичен усилвател Оптично усилване Пеперуда SOA оптичен усилвател

Приложение

Изпитване на производство и производителност на устройства с оптични влакна
Малка усилване на мощността на сигнала
Лабораторно изследване
Система за комуникация на оптични влакна

Параметри

Параметър	Работно състояние	Единица	Мин	Typ	Макс
Диапазон на работа с дължина на вълната		nm	1490		1590
честотна лента	@-3db	nm	55		60
Наситена оптична мощност	Ако = 250mA	DBM	12		15
Печалба с малък сигнал	Ако = 250mA Pin = -25dbm	dB	25		30
Печалба на изхода на насищане	Ако = 250mA	dB	12
Работен ток		mA		250	400
Напрежение напред		V			1.8
Съотношение на изчезване	Ако = 250mA/if = -0.4ma Pin = 0dbm	dB		50
TEC ток		A			1.8
TEC напрежение		V			3.4
Поляризация зависима печалба		dB		1.5	2
Термисторно съпротивление	T = 25 ℃	KΩ	9.5	10	10.5
Термисторен ток		mA			5
Работна температура		℃	-10		70
Температура на съхранение		℃			85

Характерна крива

Структурно измерение

Предишни: ROF Fiber Optic Line Line Ръководство за работа Оптично забавяне модул

Следваща:

Rofea optoelectronics предлага продуктова линия от търговски електрооптични модулатори, фазови модулатори, модулатор на интензивност, фотодетектори, източници на лазерна светлина, DFB лазери, оптични усилватели, EDFA, SLD лазер, QPSK модулация, пулсов лазер, детектор на светлината, балансиран фототектор, лазер вода , Оптичен усилвател, оптичен захранващ измервател, широколентов лазер, Настроен лазер, оптичен детектор, драйвер на лазерен диод, усилвател на влакната. Ние също така предоставяме много конкретни модулатори за персонализиране, като фазови модулатори на фаза 1*4, ултра ниски VPI и модулатори на ултрависоки съотношения на изчезване, използвани предимно в университети и институти.
Надявам се нашите продукти да бъдат полезни за вас и вашите изследвания.
