Rof Електрооптичен модулатор 1550nm LiNbO3 Модулатор на интензитета 50G
Характеристика
* Ниска загуба на вмъкване
* Висока честотна лента
* Ниско полувълново напрежение
* Опция за персонализиране
Приложение
⚫ ROF системи
⚫ Квантово разпределение на ключове
⚫ Лазерни сензорни системи
⚫ Модулация на страничната лента
| Роф- серия AM | Роф-АМ-07 | Роф-АМ-08 | Роф-АМ-10 | Роф-АМ-13 | Роф-АМ-15 | |||
| Работна дължина на вълната | 780 nm | 850 nm | 1064 nm | 1310 nm | 1550 nm | |||
| Честотна лента | 10GHz | 10GHz | 10/20GHz | 2,5 GHz | 50GHz | 10GHz | 20GHz | 40GHz |
| Вмъкната загуба | <5dB | <5dB | ＜5dB | ＜5dB | ＜4dB | |||
| Коефициент на изчезване @DC | ＞20dB | ＞20dB | ＞20dB | ＞20dB | ＞20dB | |||
| VΠ @RF (1KHz) | <3V | <3V | <4V | <3,5 V | ＜6V | <5V | ||
| VΠ @Пристрастност | ＜3.5V | ＜3.5V | <5V | <5V | <8V | <7V | ||
Информация за поръчка
| Роф | AM | XX | XXG | XX | XX | XX |
| Тип: AM --- Модулатор на интензивност | Дължина на вълната: 07---780nm 08---850nm 10---1060nm 13---1310nm 15---1550nm | Честотна лента: 10GHz 20GHz 40GHz 50GHz
| Монитор PD: PD --- С PD 00 --- Няма PD | Тип влакно In-Out: PP---PM/PM
| Оптичен конектор: FA---FC/APC FP---FC/PC SP---Персонализиране |
Р-АМ-15-50Г
Дължина на вълната 1550nm 50GHz Интензивен модулатор
| Параметър | Символ | Мин | Тип | Макс | единица | ||||
| Оптични параметри | |||||||||
| Работна дължина на вълната | l | 1530 | 1550 г | 1565 | nm | ||||
| Вмъкната загуба | IL | 4 | 5 | dB | |||||
| Оптична обратна загуба | ORL | -45 | dB | ||||||
| Превключете коефициента на изчезване @DC | ER@DC | 20 | 23 | 45 | dB | ||||
| Коефициент на динамично изчезване | DER | 13 | dB | ||||||
| Оптично влакно | Входпорт | Panda PM Fujikura SM | |||||||
| изходен порт | Panda PM Fujikura SM | ||||||||
| Интерфейс с оптични влакна | FC/PC、FC/APC Или потребител, който да посочите | ||||||||
| Електрически параметри | |||||||||
| Работна честотна лента（-3dB) | S21 | 35 | 40 | GHz | |||||
| Полувълново напрежение Vpi | RF | @50KHz |
| 5 | 6 | V | |||
| Пристрастие | @Пристрастност |
| 7 | 8 | V | ||||
| Възвратна електрическа загуба | S11 | -12 | -10 | dB | |||||
| Входен импеданс | RF | ZRF | 50 | W | |||||
| Пристрастие | ZПРИстрастие | 1M | W | ||||||
| Електрически интерфейс | Vе) | ||||||||
Гранични условия
| Параметър | Символ | единица | Мин | Тип | Макс |
| Входяща оптична мощност | Pв, Макс | dBm | 20 | ||
| Входяща RF мощност | dBm | 28 | |||
| преднапрежение | Vbias | V | -15 | 15 | |
| Работна температура | Топ | ℃ | -10 | 60 | |
| Температура на съхранение | Tst | ℃ | -40 | 85 | |
| Влажност | RH | % | 5 | 90 |

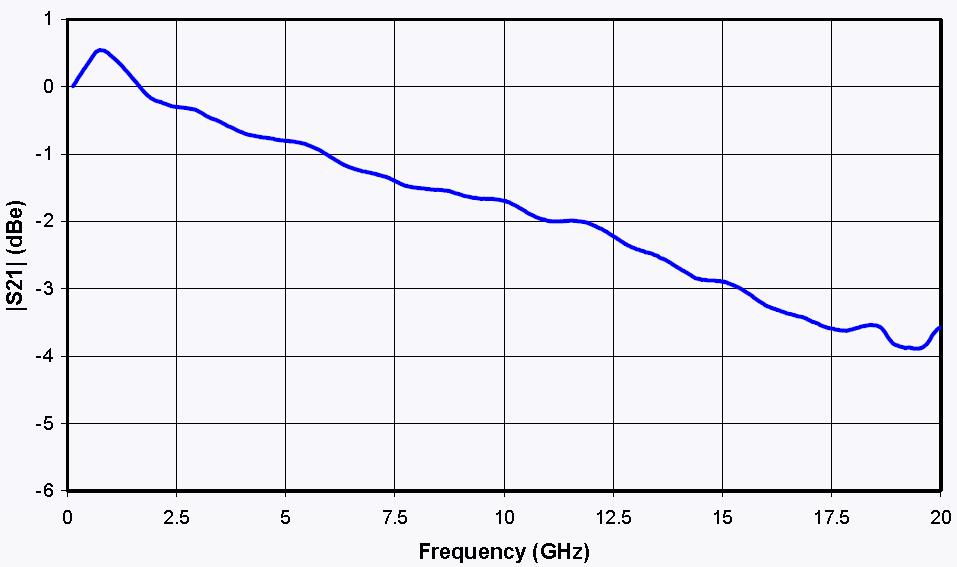

S21 Крива
&S11 крива
S21&s11 криви
Механична схема
| ПРИСТАНИЩЕ | Символ | Забележка |
| в | Оптичен входен порт | PM влакна (125μm/250μm) |
| Навън | Оптичен изходен порт | PM и SMF опция |
| RF | RF входен порт | SMA(f) |
| Пристрастие | Порт за контрол на отклонението | 1,2 Bias, 34-N/C |
Rofea Optoelectronics предлага продуктова линия от комерсиални електрооптични модулатори, фазови модулатори, модулатор на интензитет, фотодетектори, източници на лазерна светлина, DFB лазери, оптични усилватели, EDFA, SLD лазер, QPSK модулация, импулсен лазер, светлинен детектор, балансиран фотодетектор, лазерен драйвер , Оптичен усилвател, Оптичен измервател на мощността, Широколентов лазер, Регулируем лазер, Оптичен детектор, Лазерен диоден драйвер, Оптичен усилвател. Ние също така предоставяме много специфични модулатори за персонализиране, като фазови модулатори с масив 1*4, модулатори с ултра-нисък Vpi и модулатори с ултра-висок коефициент на екстинкция, използвани предимно в университети и институти.
Надяваме се, че нашите продукти ще бъдат полезни за вас и вашите изследвания.
